钙钛矿发光二极管（PeLEDs）因其优异的光电性能被视为下一代显示技术的有力候选，但在高亮度工况下的稳定性一直是制约其商业化应用的核心挑战。目前主流显示标准（例如VESA Display HDR True Black 1000）要求器件在1000 cd m-2亮度下稳定工作，然而多数PeLEDs在此条件下的T90寿命（即亮度衰减至初始值90%的时间）通常不足几十分钟，性能衰减较快。

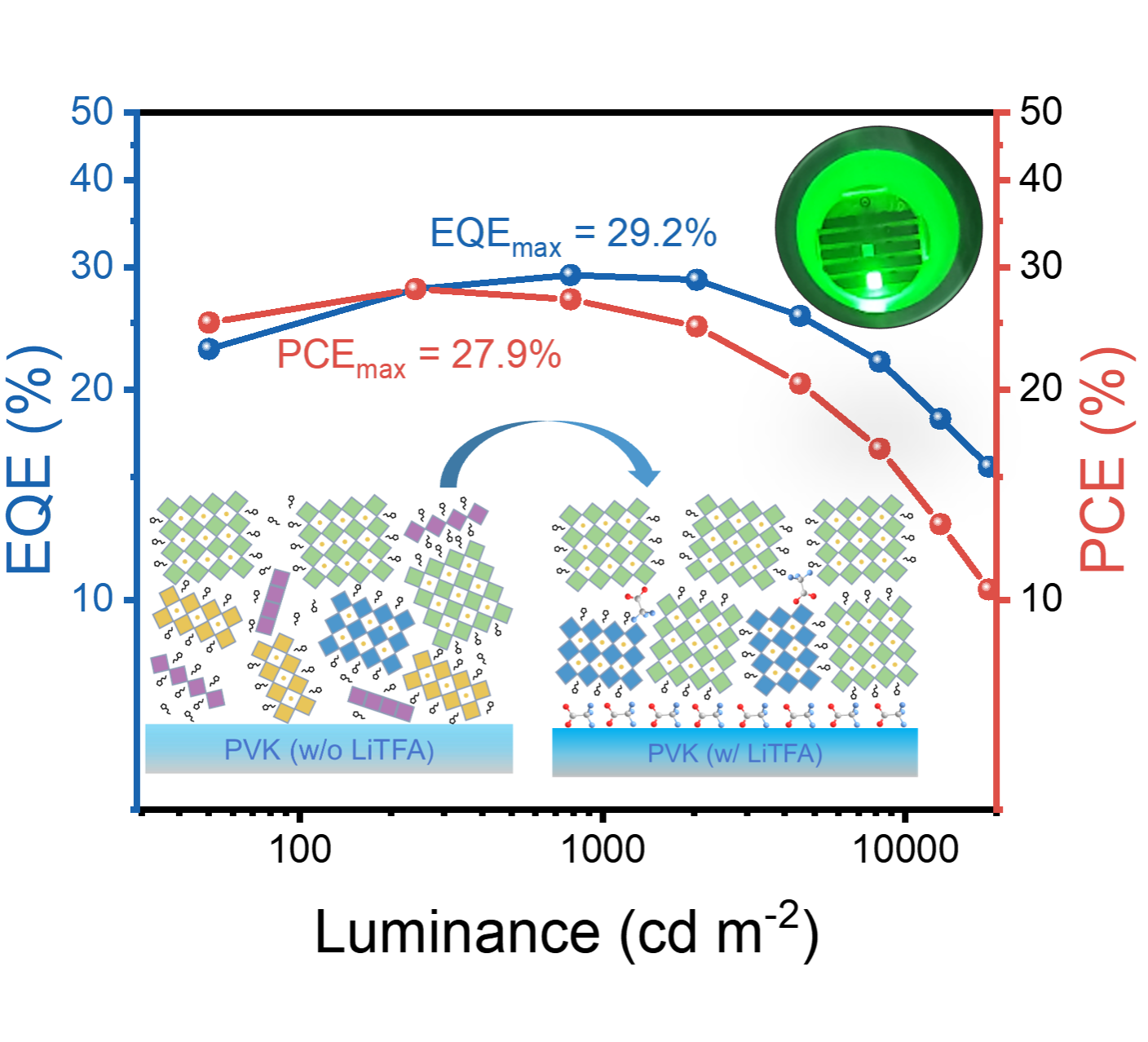

针对上述问题，我校陈大钦教授研究团队创新性地将氟化小分子盐三氟乙酸锂（LiTFA）引入空穴传输层，利用其多重官能团的协同作用，调控钙钛矿的结晶过程。LiTFA不仅能作为成核中心促进三维钙钛矿相的生长，还通过氢键作用有效抑制低维相的形成，从而构建出更稳定的埋底界面结构。基于此策略优化后的PeLEDs实现了29.2%的外量子效率和27.9%的功率转换效率。更值得注意的是，在1000 cd m-2的初始亮度下，器件的T90寿命提升至726分钟。这一埋底界面工程策略被证明是同时提升PeLEDs效率和稳定性的关键所在，不仅适用于绿光器件，也在天蓝光PeLEDs中展现出良好的普适性，为开发高性能、长寿命的钙钛矿光电器件提供了重要借鉴。
相关研究成果以“Stabilizing the Buried Interface Phase for Perovskite LEDs with Remarkable T90 Lifetime at 1000 nit”为题，发表于国际权威学术期刊《Nano Letters》。福建师范大学为论文第一完成单位，我校硕士研究生吴熙明为第一作者，王志斌副教授、张瑞丹副教授与陈大钦教授为共同通讯作者。该研究获得了国家自然科学基金及福建省自然科学基金等项目支持。
论文链接：https://pubs.acs.org/doi/10.1021/acs.nanolett.5c05743
（物理与能源学院）
