全无机CsPbBr3钙钛矿量子点玻璃因其优异的光学性能和长期稳定性，被认为是实现Rec.2020宽色域显示的理想绿光材料，但其在绿光长波段（530 nm以上）仍面临量子效率低的瓶颈问题。

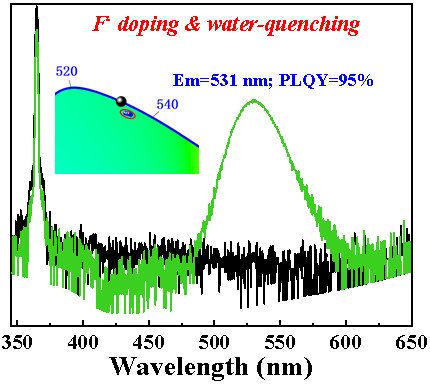

针对当前CsPbBr3@Glass在绿光波段光学性能难以满足Rec. 2020色域要求这一挑战，我校陈大钦教授团队创新性的提出了F离子掺杂结合水淬冷工艺的协同调控策略。该方法通过有效调节玻璃网络聚合度，抑制离子扩散和表面缺陷积累，成功制备出发射波长为531 nm、量子效率高达95%的CsPbBr3@Glass。在525-535 nm的视觉敏感光谱范围内，其亮度达到商业β-塞隆绿粉的两倍，且实现95.1%Rec.2020色域覆盖。进一步利用优化后的红绿CsPbX3@glass（X3=Br3，Br1I2）粉末制备的转光膜与蓝光导光板耦合，构建出9英寸白光背光单元，并在此基础上，构建钙钛矿量子点玻璃基背光显示原型器件。相较于商用YAG基背光显示器件，该原型机表现出了更加优异的色彩还原能力与色彩表现力，证实了其在宽色域显示中的商用潜力。
相关研究成果以“Ultra-Pure 531 nm Green-Emitting CsPbBr3@Glass with a High Quantum Efficiency for Rec. 2020 Backlit Display”为题，发表于国际权威学术期刊《Laser Photonics Reviews》。福建师范大学为论文第一完成单位，我校硕士研究生赖锦明为第一作者，中国科学院福建物质结构研究所黄萍博士、我校林继栋博士和陈大钦教授为共同通讯作者。该研究获得了国家自然科学基金及福建省自然科学基金等项目支持。
论文链接： https://onlinelibrary.wiley.com/doi/10.1002/lpor.202503020
（物理与能源学院）
