钙钛矿发光二极管（PeLEDs）因色纯度高、发光波长可调等优势，在新型显示领域具有重要应用前景。目前，红光和绿光PeLEDs的外量子效率已超过30%，而蓝光器件，尤其是发射波长低于480 nm的器件，在效率、光谱纯度和稳定性方面仍存在明显不足。对于准二维蓝光钙钛矿，埋底界面的能量无序、不均匀成核及低-n相富集会加剧载流子注入损耗和非辐射复合，并导致光谱展宽，成为制约器件性能的关键因素。
近日，研究团队针对蓝光准二维PeLEDs中埋底界面能量无序、空穴注入受限以及钙钛矿相分布等关键问题，设计了两种具有末端苯甲酸锚定基团的D–A型分子MPA-BT-BA（0F）及其氟取代分子 MPA2FPh-BT-BA（2F），并将其引入聚乙烯咔唑（PVK）空穴传输层，在PVK/钙钛矿埋底界面构筑多功能“分子桥”。该分子桥能够同时调控界面两侧的空穴传输和结晶过程：一方面，D–A分子与PVK之间的π–π相互作用有效降低空穴传输层的能量无序，改善空穴传输与注入；另一方面，末端羧酸基团能够与未配位Pb2+发生配位作用，调节前驱体相互作用和界面成核过程，同时实现缺陷钝化和相分布调控。得益于这种双侧协同界面调控，2F修饰后的钙钛矿薄膜表现出更加均匀的形貌和相分布，并有效抑制缺陷相关非辐射复合。基于该策略制备的蓝光PeLEDs在478nm处实现稳定电致发光，器件的电致发光半峰宽仅为80meV（14.73 nm），实现了高色纯度的超窄蓝光发射，同时启动电压低至2.0V。该工作为实现超窄电致发光光谱、低电压驱动的蓝光PeLEDs提供了新的分子设计思路。
相关研究成果以“Ultra-Narrow and Stable Blue Perovskite LEDs Enabled by Synergistic Interfacial Modulation with Multifunctional Molecular Bridges”为题，发表于国际光学物理期刊《Laser & Photonics Reviews》。福建师范大学为论文第一完成单位，我校硕士研究生林垄奇为第一作者，博士研究生吴纪红为论文共同第一作者，物理与能源学院王志斌副教授与陈大钦教授、海峡柔性电子（未来科技）学院王漾教授为共同通讯作者。该研究获得了国家自然科学基金及福建省自然科学基金等项目支持。

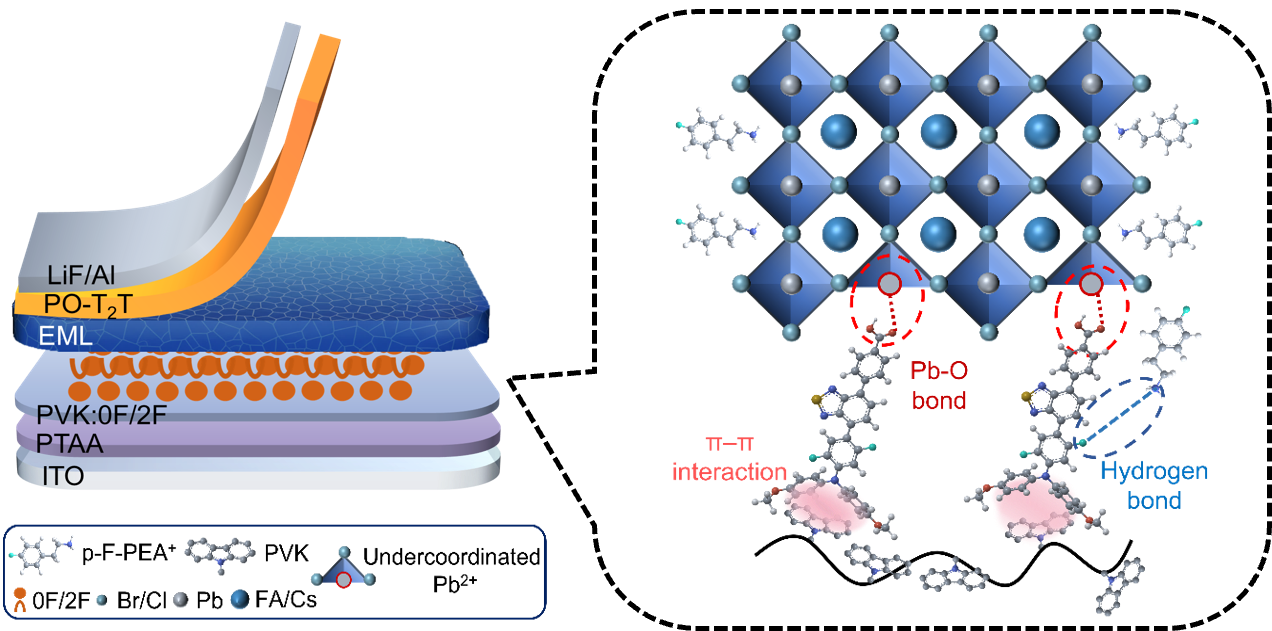

D–A多功能分子桥及埋底界面协同调控机制示意图
论文链接：https://onlinelibrary.wiley.com/doi/10.1002/lpor.71829
（物理与能源学院）
