我校陈大钦教授课题组在近红外截止蓝玻璃领域取得进展

近年来，随着数码相机、安防监控和智能手机等成像设备的广泛普及，消除近红外光对成像系统的干扰已成为提升图像质量的关键挑战。近红外截止玻璃滤光片能够高效透过可见光并阻挡近红外光，但当前商用Cu²⁺掺杂蓝玻璃难以兼顾高可见光透过率与完全近红外截止，核心瓶颈在于Cu⁺/Cu²⁺价态难以控制，且Cu²⁺配体场难以调控，尤其在低厚度（0.21mm）条件下的性能优化尚未系统研究。

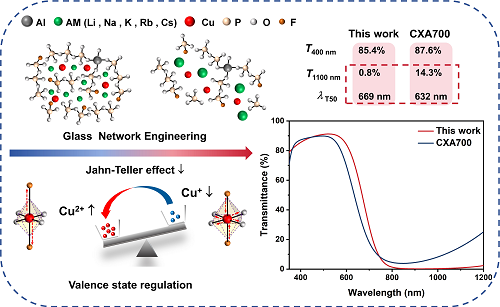

针对上述难题，我校物理与能源学院陈大钦教授课题组提出玻璃网络工程策略，通过碱金属离子（Li⁺、Na⁺、K⁺、Rb⁺、Cs⁺）掺杂调控氟磷酸盐玻璃网络。大半径碱金属离子提供高光学碱度，使Cu²⁺/Cu⁺比值高达29.87，同时降低CuO₄F₂八面体畸变，红移近红外截止波长。所制备的Cs⁺掺杂蓝玻璃实现T_400nm=85.4%、λ_T50=669nm、T_1100nm<2%，关键指标优于商用CXA700、CXB700和BG47蓝玻璃。该工作为高性能蓝玻璃的设计提供了新思路，并展示了在高端成像领域的应用潜力。

研究成果以“Glass network engineering enables efficient NIR cut-off in Cu²⁺ blue glasses”为题发表于国际权威期刊《Journal of Advanced Ceramics》。论文第一单位为福建师范大学，胡自毅硕士生和朱双银博士生为共同第一作者，物理与能源学院陈大钦教授为通讯作者。研究工作得到国家自然科学基金、福建省自然科学基金和企业横向等项目资助。

原文链接：https://doi.org/10.26599/JAC.2026.9221398

（物理与能源学院）
